Ascenseur capsule (ascenseur) : conception, sécurité et applications

Les déplacements verticaux aux parois de verre ne sont plus seulement une commodité : ils font partie de la façon dont les bâtiments signalent la qualité, l'ouverture et l'intention commerciale. Un ascenseur de type capsule transforme le mouvement entre les étages en une expérience architecturale visible, combinant une conception de cabine transparente, des systèmes d'entraînement de précision et une ingénierie de sécurité stricte. Pour les centres commerciaux, les hôtels, les bureaux, les hôpitaux et les résidences haut de gamme, des spécifications appropriées peuvent améliorer la circulation, réduire la perception de clôture et augmenter la valeur des espaces partagés. Cet article examine comment ces ascenseurs sont conçus, où ils fonctionnent le mieux, quels matériaux et normes de sécurité sont importants et pourquoi des facteurs tels que le verre bombé, la planification du puits, la capacité, l'accès pour la maintenance et la performance énergétique doivent être évalués avant l'installation.

Positionnement stratégique pour les ascenseurs capsules

L’intégration de l’esthétique architecturale et du transport vertical a conduit à l’évolution de l’ascenseur capsule. Contrairement aux puits fermés conventionnels qui cachent le processus de transit, ces ascenseurs spécialisés servent de sculptures cinétiques et transparentes dans les complexes commerciaux, les hôtels de luxe et les tours résidentielles haut de gamme.

En transformant une expérience de transport en commun courante en un équipement visuel très visible, ces ascenseurs améliorent la dynamique spatiale et l'engagement des visiteurs. Dans les environnements de vente au détail, leur emplacement stratégique guide de manière organique le trafic piétonnier vers les niveaux supérieurs, soutenant directement la viabilité commerciale et la satisfaction des locataires.

Pour comprendre le concept de base, un ascenseur à capsule est conçu avec une enceinte distinctive, souvent aérodynamique ou en forme de nacelle. Il utilise de vastes panneaux de verre ou d'acrylique pour offrir aux passagers une vue extérieure étendue. Ces systèmes sont généralement déployés sur les façades extérieures des bâtiments ou dans de grands atriums intérieurs pour servir de points focaux architecturaux.

La conception structurelle minimise l’encombrement d’une cabine d’ascenseur traditionnelle. En éliminant les parois de puits volumineuses et opaques, cette approche peut réduire l'espace de cage structurel requis - souvent cité comme une réduction de 10 à 15 % dans les références illustratives de l'industrie - tout en maximisant la lumière naturelle ambiante. De plus, la nature transparente de l'ascenseur contribue à réduire la claustrophobie des passagers en créant la perception d'un espace plus grand et ouvert lors du transit vertical.

Bien que les professionnels de l'industrie utilisent fréquemment les termes de manière interchangeable, des différences distinctes en matière d'ingénierie et de fonctionnalité existent entre les ascenseurs à capsule et les ascenseurs panoramiques standard. Un ascenseur panoramique standard utilise généralement un cadre de cabine carré ou rectangulaire conventionnel équipé d'un ou deux panneaux d'observation plats en verre trempé à l'arrière ou sur les côtés.

En revanche, un véritable élévateur de capsule présente un profil géométrique hautement personnalisé et entièrement incurvé, tel que des formes cylindriques, semi-circulaires ou en losange, offrant des angles de vision ininterrompus allant de 180 à 270 degrés. Cette conception nécessite des techniques spécialisées de fabrication de verre incurvé et des supports structurels sur mesure pour maintenir la stabilité aérodynamique. La complexité de fabrication de ces enceintes incurvées exige un contrôle de qualité rigoureux, car l'intégrité structurelle et les caractéristiques portantes du verre courbé diffèrent considérablement de celles du verre architectural plat standard.

La spécification d'un ascenseur à capsule nécessite une évaluation rigoureuse des matériaux structurels et des systèmes électromécaniques. L'équilibre délicat entre l'optimisation de la transparence optique et la garantie d'une intégrité structurelle sans compromis dicte les paramètres techniques de la cabine et de l'infrastructure de cage de support. Les professionnels doivent évaluer soigneusement ces spécifications pour garantir une durabilité à long terme, en particulier lorsque l'ascenseur est exposé à des facteurs environnementaux externes tels que les fluctuations thermiques, l'exposition aux UV et les exigences accrues de maintenance des systèmes extérieurs.

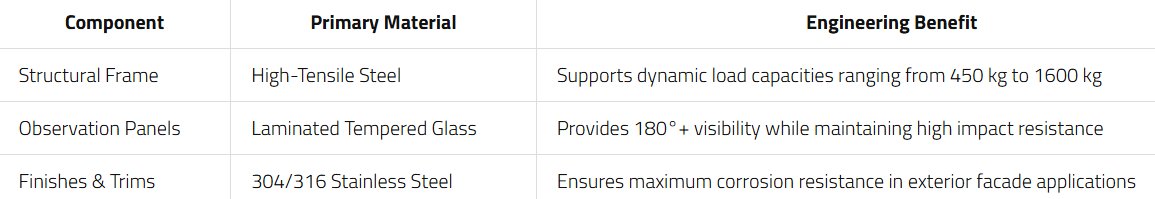

Structure de la cabine et options de finition

La structure principale de la cabine repose en grande partie sur de l'acier de construction de haute qualité pour les supports de fondation, le châssis et les tours porteuses, garantissant une rigidité absolue sous des charges dynamiques. Les composants métalliques exposés, tels que les cadres de portes automatiques, les mains courantes ergonomiques et les garnitures de sol, sont généralement fabriqués en acier inoxydable 304 ou 316 de qualité supérieure ou en aluminium anodisé pour résister à la corrosion, à l'oxydation et à l'usure quotidienne.

Les panneaux d'observation utilisent du verre trempé feuilleté et incurvé multicouche conçu pour résister à de fortes charges de vent et à des impacts contondants sans se briser. Les fabricants peuvent personnaliser la décoration intérieure de l'ascenseur en fonction des exigences spécifiques du projet. Les options s'étendent aux finitions de revêtement de sol et de plafond des cabines haut de gamme, incorporant des matériaux de luxe tels que le bois dur d'ingénierie, la pierre naturelle ou le marbre, ainsi que des systèmes d'éclairage ambiant LED intégrés pour s'adapter parfaitement au thème architectural du bâtiment hôte.

La qualité de transport dans un ascenseur à capsules est étroitement régie par une technologie d'entraînement avancée, un profil aérodynamique et des mesures d'amortissement acoustique. Les systèmes modernes utilisent des onduleurs sophistiqués à tension variable et à fréquence variable (VVVF), qui optimisent avec précision la vitesse du moteur. Cela se traduit par des accélérations et décélérations exceptionnellement douces tout en visant des réductions de consommation d’énergie allant jusqu’à 35 % par rapport aux systèmes de traction traditionnels.

Étant donné que ces ascenseurs fonctionnent souvent sur les façades extérieures des bâtiments, la conception aérodynamique est essentielle pour minimiser la résistance au vent et les turbulences latérales. Le fonctionnement à grande vitesse, généralement conçu pour des déplacements verticaux allant de 1,0 m/s à 2,5 m/s, est méticuleusement calibré pour maintenir de faibles seuils de bruit et de vibrations. Les normes industrielles visent souvent à maintenir le bruit interne de la cabine en dessous de 55 décibels (dB) pour garantir un confort optimal aux passagers.

Évaluation de l'acheteur : sécurité, conformité et installation

L'acquisition d'un ascenseur à capsule exige une diligence raisonnable rigoureuse en ce qui concerne la conformité réglementaire, la logistique de la chaîne d'approvisionnement et la gestion du cycle de vie à long terme. Les gestionnaires d'installations, les architectes et les promoteurs immobiliers doivent évaluer les fournisseurs potentiels sur la base du strict respect des protocoles de sécurité mondiaux, des capacités de fabrication et de la capacité à exécuter des installations transparentes et conformes aux codes. L’analyse du Coût Total de Possession (TCO) est également essentielle à cette étape.

Normes de sécurité et exigences de conformité

La sécurité reste la préoccupation majeure dans la conception de transports verticaux, en particulier pour les ascenseurs dotés de vastes enceintes vitrées. Les ascenseurs à capsules doivent se conformer strictement à des cadres de sécurité internationaux rigoureux, tels que les normes EN 81-20/50 en Europe ou les codes de sécurité ASME A17.1 en Amérique du Nord.

Les spécifications de sécurité critiques exigent l'intégration de systèmes de freinage d'urgence automatisés, de régulateurs de survitesse précis et d'équipements de sécurité progressifs robustes qui s'enclenchent instantanément en cas de perte de tension du câble. Étant donné que les ascenseurs à capsules montés à l'extérieur sont perpétuellement exposés aux éléments environnementaux, les composants électriques et de communication, tels que les panneaux de commande numériques, les boîtiers de prises et les microprocesseurs, doivent avoir un indice de protection (IP) approprié, généralement IP54 ou supérieur, pour empêcher la pénétration de l'humidité, de la condensation et de la poussière de compromettre le système.

suivi de la fabrication à la livraison. Les acheteurs doivent s'attendre à des délais de production standard de 30 à 45 jours, en fonction fortement de la complexité de la géométrie de la cabine sur mesure et de l'achat de finitions intérieures spécialisées.
